購買調流調壓閥必須要知道的事

更新日期：2025-04-03 16:40:06 點擊：15次

調流調壓閥（如活塞閥、多噴孔控制閥等）是管網系統中調節流量、控制壓力、防止空蝕和降低噪音的核心設備。其選型與性能驗證直接關系到系統運行的穩定性和經濟性。以下是采購過程中必須掌握的知識和關鍵步驟：

一、調流調壓閥的核心功能與選型原則

1. 功能需求

流量調節：需覆蓋系統最大/最小流量范圍，滿足線性或等百分比調節特性。

壓力控制：確保閥后壓力穩定，避免水錘或壓力波動。

空蝕抑制：通過結構設計（如多級降壓、抗空蝕材料）降低空蝕風險。

噪音控制：優化流道設計，減少湍流和振動引起的噪音。

2. 選型原則

匹配工況參數：包括介質類型、溫度、設計壓力、壓差范圍、流量需求等。

閥門口徑合理性：避免過大（調節精度低）或過?。▔簱p過高）。

動態性能驗證：需通過計算和模擬驗證閥門在全工況下的性能。

二、必須提供的閥門計算報告書（選型核心依據）

購買調流調壓閥時，供應商必須提供完整的【閥門計算報告書】，必須包含以下關鍵內容：

1. 流量調節計算

- 流量系數（Cv/Kv值）計算：根據ISO 5208或API標準，結合雷諾數修正，驗證閥門在不同開度下的流量調節能力。

- 流量特性曲線：提供理論流量曲線與實際測試曲線的對比，證明調節線性度。

2. 空蝕性能計算

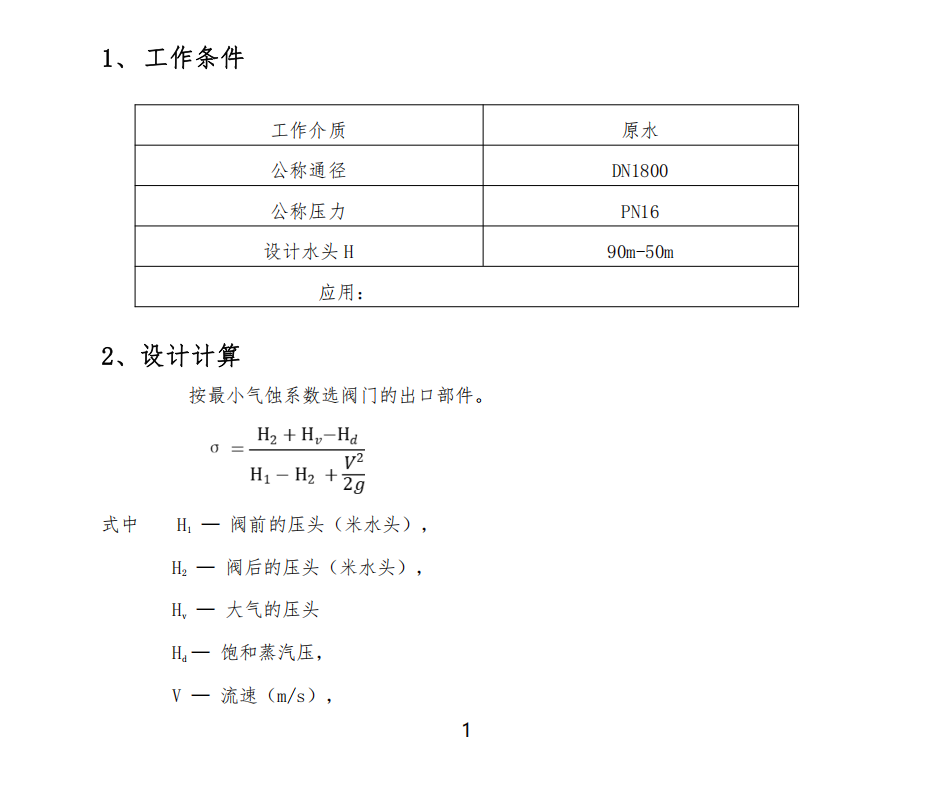

- 空化系數（σ）分析：計算臨界空化壓差，確定閥門安全運行區間。

- 空蝕區域預測：通過CFD模擬或經驗公式，標注閥門內易發生空蝕的位置及對應工況。

3. 閥門直徑選擇的合理性證明

- 經濟流速驗證：介質流速需控制在3-5m/s（液體）或15-30m/s（氣體）范圍內。

- 壓降匹配性：保證閥門壓降占系統總壓降的30%-70%，避免能量浪費。

4. 關鍵工況曲線圖（必須包含）

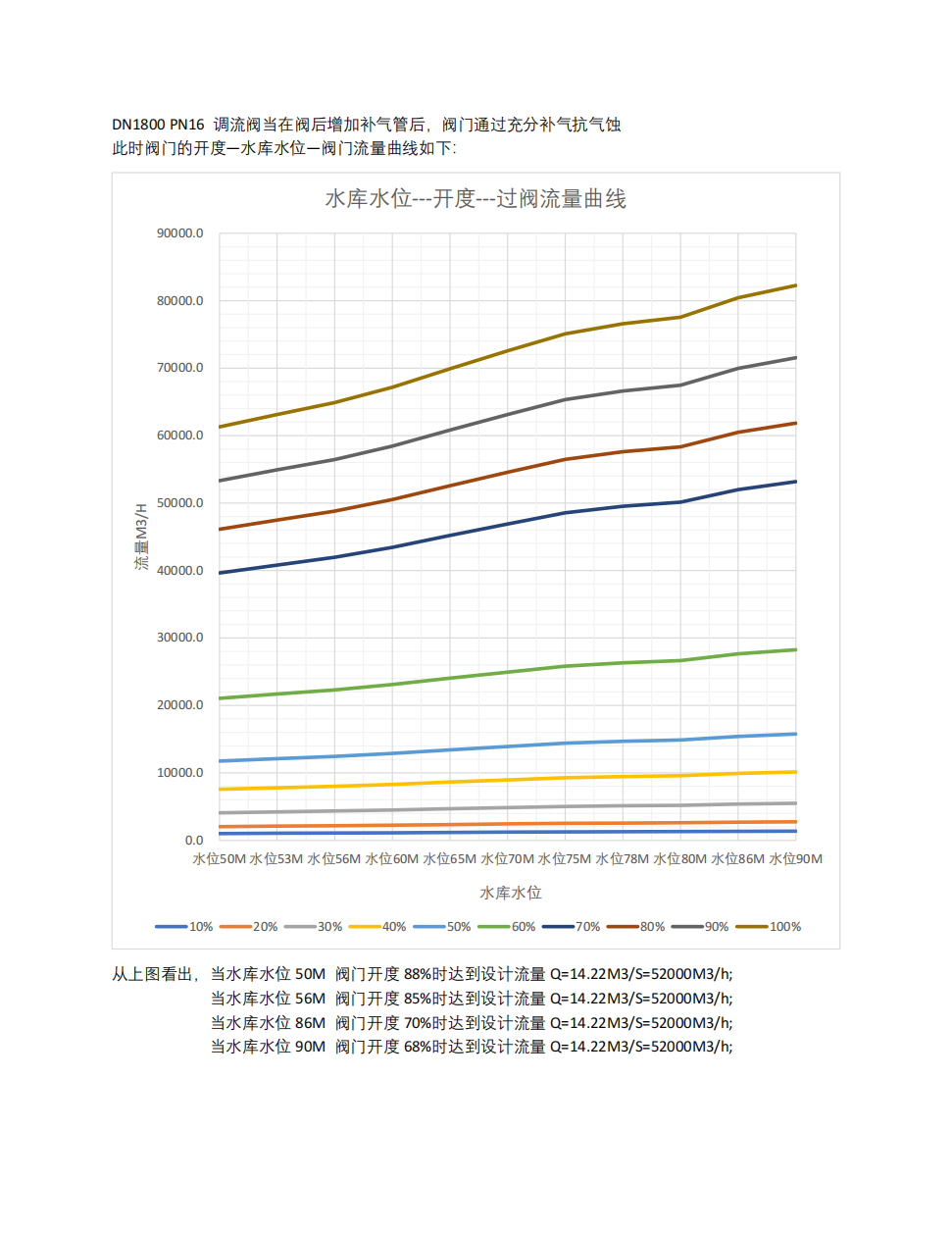

- 各開度閥門過閥流量曲線圖：顯示閥門開度與流量的對應關系。

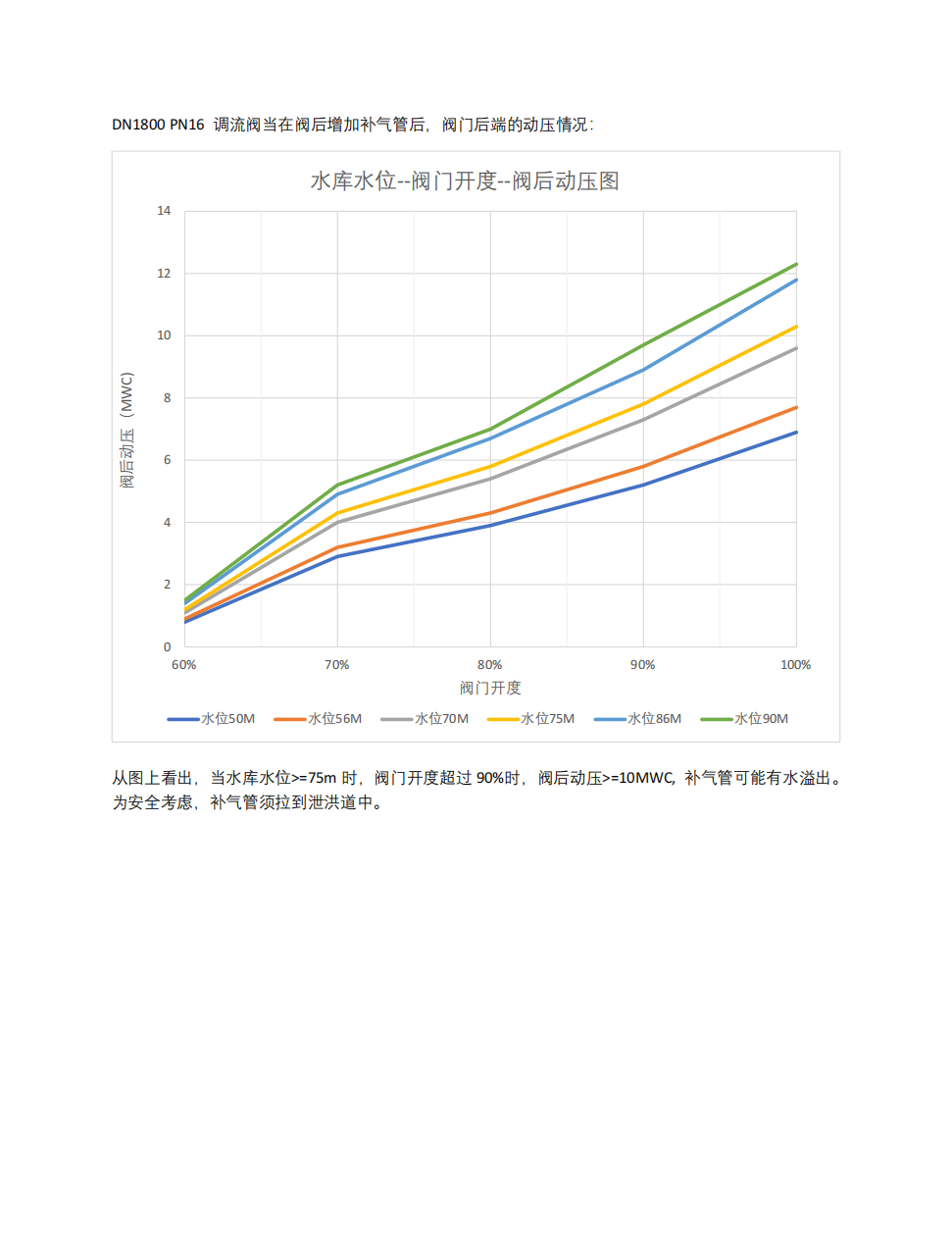

- 閥門開度-壓差曲線圖：驗證不同開度下的動態壓差穩定性。

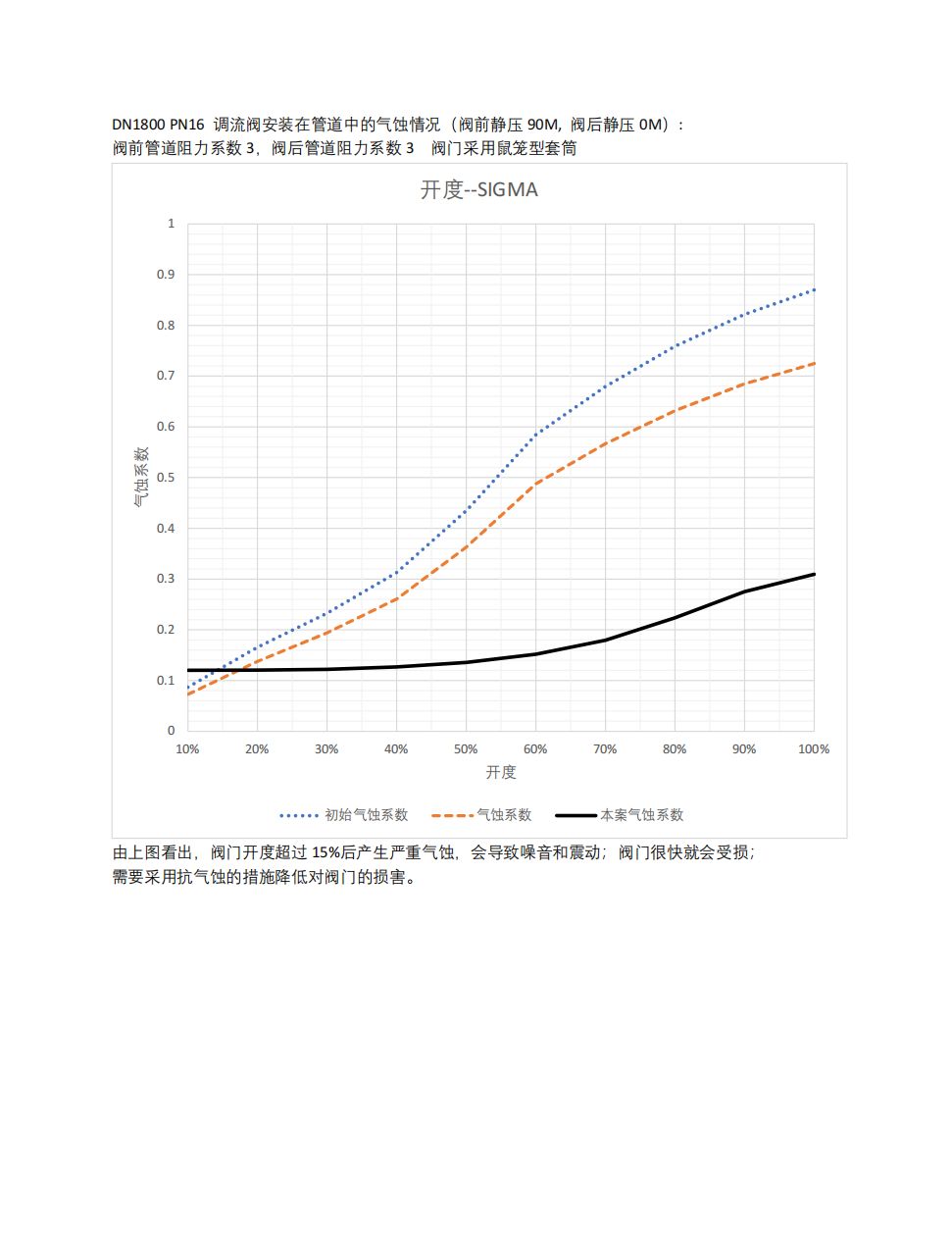

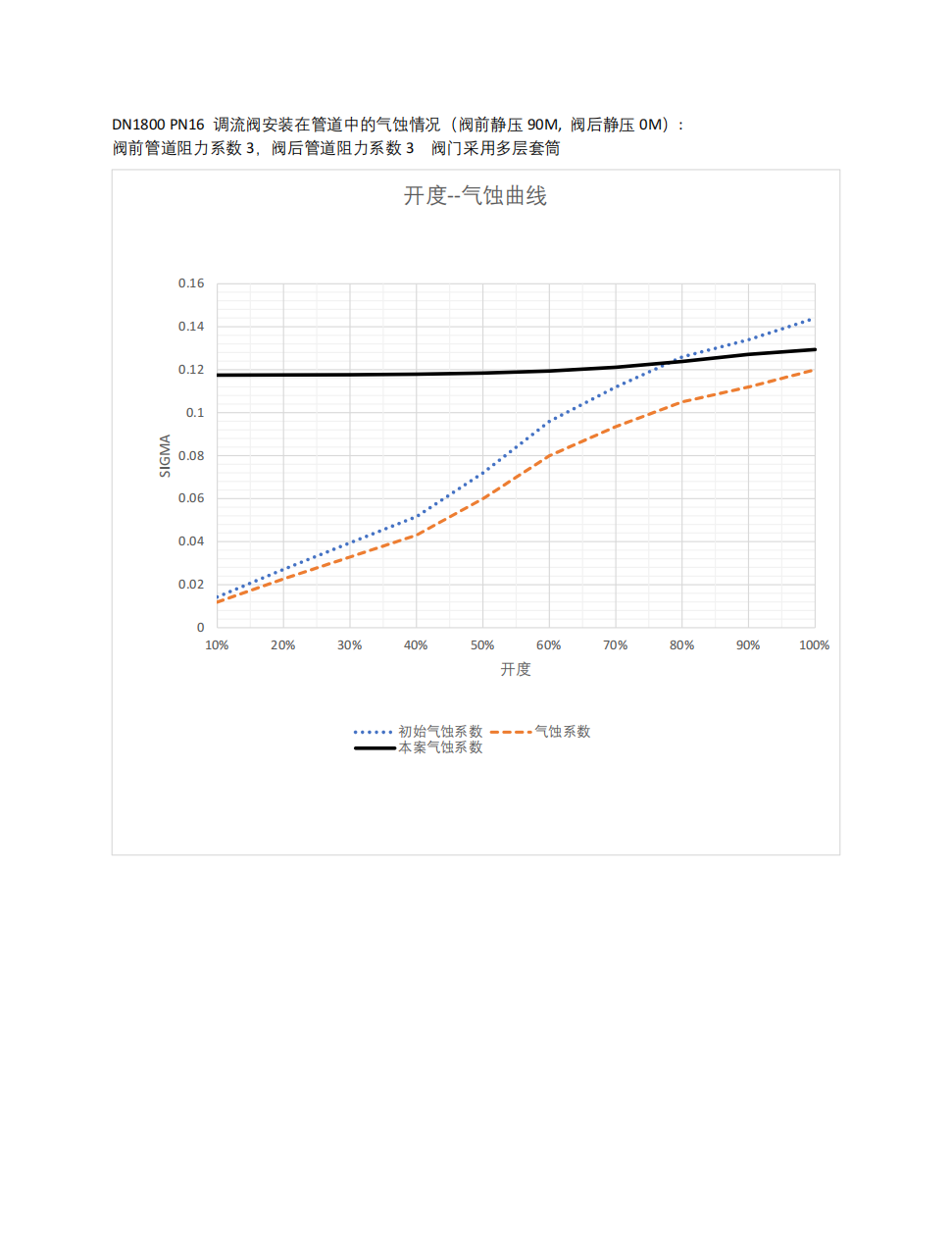

- 氣蝕曲線圖（空化系數 vs 壓差）：標注安全操作區域與空蝕風險區域。

- 噪音曲線圖：預測不同流量下的噪音值（dB(A)），確保符合環保標準。

- CFD流場分析圖：展示流速、壓力分布及湍流動能，驗證流道設計的合理性。

三、閥門性能驗證的附加要求

1. 動態測試數據

- 提供第三方實驗室或工廠測試的動態壓差曲線圖，模擬實際工況下的瞬態響應。

- 噪音測試需符合ISO 3744或ANSI S12.10標準。

2. 材料與結構適配性

- 閥體、閥座、閥瓣材質需根據介質腐蝕性、溫度及空蝕風險選擇（如不銹鋼316L、哈氏合金）。

- 密封結構需適應頻繁調節，避免長期運行后泄漏率上升。

3. 供應商資質與案例

- 要求供應商提供同類項目的成功案例及長期運行數據。

- 優先選擇具備CFD仿真能力和全尺寸試驗臺的廠家。

四、采購合同中的技術要求

1. 明確要求供應商提供完整的計算報告書及曲線圖，作為驗收依據。

2. 約定閥門在最大壓差下的空蝕等級（如參照IEC 60534-8-3）。

3. 規定閥門在調試階段需進行現場性能測試，驗證實際工況與設計一致性。

五、總結

調流調壓閥的選型必須基于嚴格的流體力學計算和動態模擬，僅憑經驗或樣本參數選型可能導致系統效率低下或設備損壞。采購方需將閥門計算報告書作為技術協議的核心附件，確保閥門在全生命周期內滿足設計需求。通過綜合流量、空蝕、噪音及CFD分析，可最大程度降低運維風險，延長閥門使用壽命。
