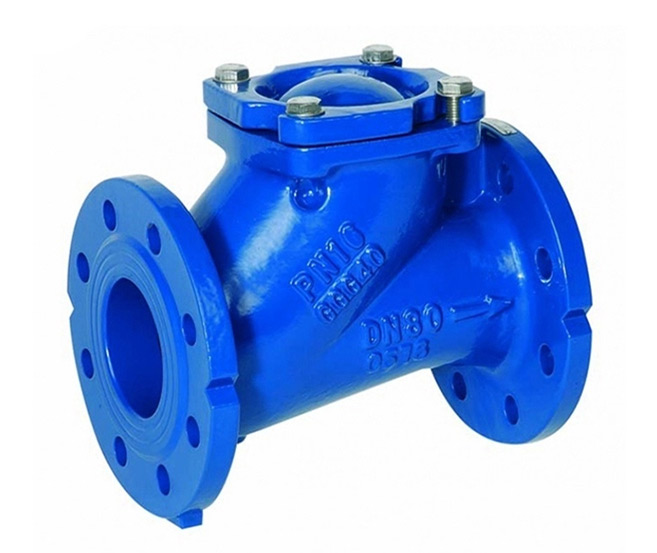

微阻球型止回閥

產品簡述：
HQ45X微阻球型止回閥具有流量大，流阻損失小，密封性能好，消聲關閉，能減小水擊波。水平或垂直安裝均可?？砂惭b與冷水、熱水、工業及生活污水等官網的水泵出口，防止介質倒流。此閥零件少，拆卸方便。

更新時間：2021-09-01 10:25:31
瀏覽次數：1622

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
產品特點
技術參數
部件材料
安裝示意圖
連接尺寸

產品概述

HQ45X微阻球型止回閥，采用橡膠包皮球?yàn)殚y瓣，在介質的作用下，可在閥體內的滑道上滾動，從而打開或關閉閥門。流量大流阻損失小，密封性能好，消聲關閉，可減小水擊波。水平或垂直安裝均可?？捎糜诶渌?、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。本公司生產的球型止回閥型號有：HQ44X/HQ45X。

產品特點

球型止回閥具有流量大，流阻損失小，密封性能好，消聲關閉，能減小水擊波。水平或垂直安裝均可?？砂惭b與冷水、熱水、工業及生活污水等官網的水泵出口，防止介質倒流。此閥零件少，拆卸方便。球體的膠層有很好的彈性和耐磨性，故具有減振、吸振，易于密封，工作安全可靠。

技術參數

公稱壓力：1.0～1.6MPa

公稱通經：50～1000mm

適用介質：水及弱腐蝕性流體

適用溫度：0～80℃

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準: GB/T 13927 AP1598

型號	公稱壓力（MPA）	殼體試驗壓力（MPA）	密封試驗壓力（MPA）	閥體材料	球體材料
HQ44/45X-10	1.0	1.5	1.1	鑄鐵	碳鋼包膠
HQ44/45X-16	1.6	2.4	1.76	鑄鐵	碳鋼包膠

部件材料

零件名稱	閥體	閥瓣	閥座	彈簧
材料	鑄鐵、球鐵、鑄鋼	鑄銅、不銹鋼	銅、不銹鋼	不銹鋼

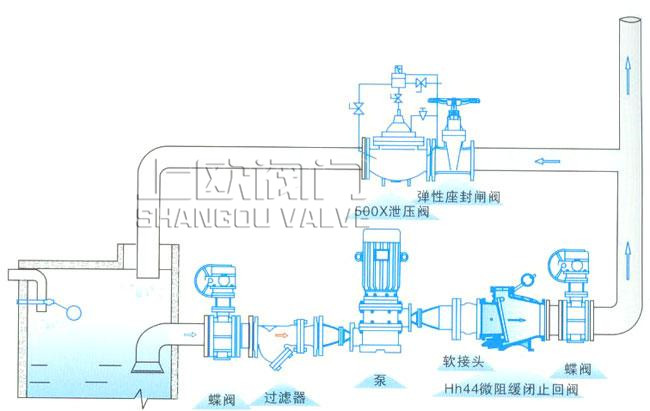

安裝示意圖

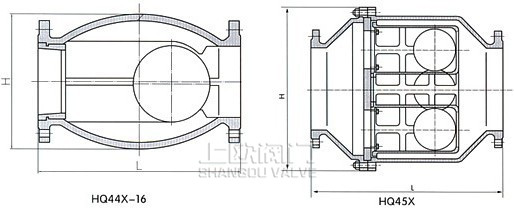

連接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700
